Pneumatiske dobbeltvirkende døre

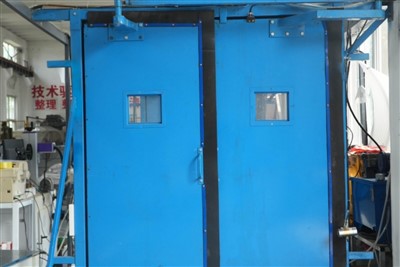

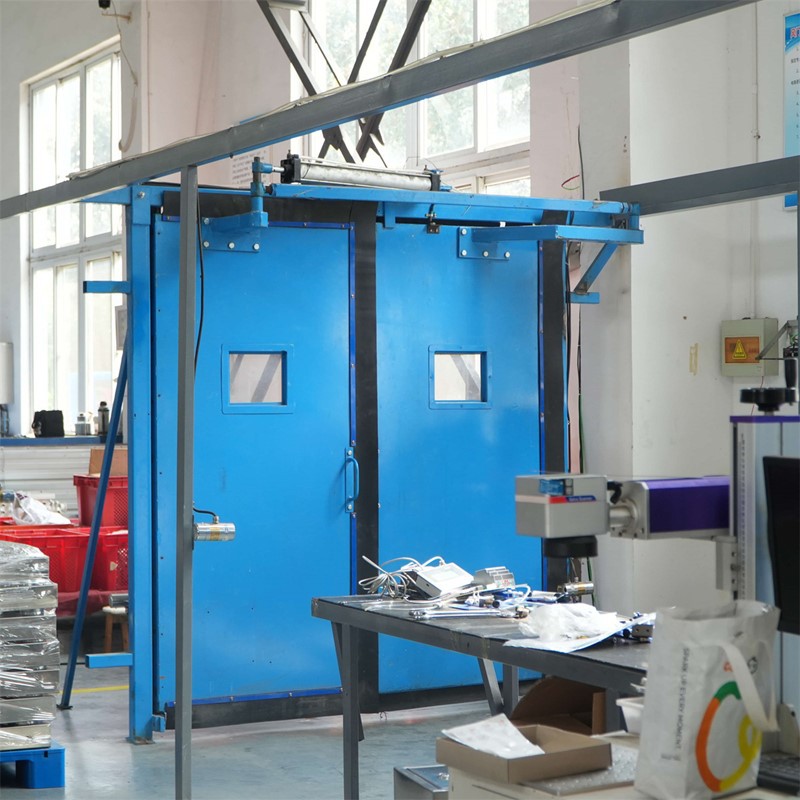

Pneumatisk dobbeltvirkende luftdør er en to-ventilationskontrolenhed, der drives af pneumatisk teknologi i kulminer. Den består hovedsageligt af ståldørrammer, dobbeltbladede dørpaneler, pneumatiske cylinderdrivsystemer, indre sikkerhedsinfrarøde sensorer og pneumatiske kontrolbokse. Den er velegnet til scenarier, hvor to-luftisolering og tryksystemer er påkrævet, såsom underjordiske indsugnings- og returluftvejsforbindelser, slisker til mineområdet osv. Dens kerneegenskab er at opnå automatisk åbning og lukning af dørbladet i begge retninger gennem symmetrisk kørsel af dobbelte cylindre, samtidig med at den har funktion til justering af luftvolumen. Dørbladets åbningsvinkel kan justeres fra 0-90 grader, og luftarealet kan styres efter behov for at tilpasse sig forskellige ventilationsbehov under jorden.

I henhold til de relevante specifikationer for den pneumatiske kontrolanordning til mineluftdøren er luftdørens eksplosionssikre mærke Ex ib I Mb, den pneumatiske kontrolboks er af egensikkerhedstype, og de pneumatiske komponenter er designet med eksplosions-sikker, fuldt egnet til underjordiske miljøer med metan- og kulstøveksplosionsrisiko. Arbejdstrykket på den pneumatiske cylinder er 0,5-0,8 MPa, velegnet til det konventionelle lufttrykssystem i kulminer. Handlingens responstid er mindre end eller lig med 2s, og nøjagtigheden af ​​justering af dørbladets åbningsvinkel er ± 2 grader. Arbejdsmiljøtemperaturen er -10 grader -40 grader, den relative luftfugtighed er Mindre end eller lig med 95% (25 grader), det atmosfæriske tryk er 80-106kPa, luftlækagen efter lukning er Mindre end eller lig med 0,3m ³/(min · m), og tovejs luftisolering kan opnås, når fuldstændig lukket. Luftmængden kan justeres, når den åbnes i en bestemt vinkel.

Pneumatisk tovejsdrev, fleksibel passage:Ved at anvende symmetrisk dobbeltcylindret drev kan dørbladet automatisk åbne i begge retninger, hvilket løser problemet med traditionelle envejs pneumatiske dæmpere, der kræver omveje for tovejs passage. Især i kontaktbanen, hvor personale- og minebiler ofte kører frem og tilbage, øges trafikeffektiviteten med mere end 60%, og åbningskraften er Mindre end eller lig med 160N. Den kan stadig åbnes manuelt, når der er strømafbrydelse eller gasafbrydelse, hvilket sikrer nødpassage.

Justerbar vinkel og kontrollerbar luftmængde:Dørbladets åbningsvinkel kan justeres fra 0-90 grader, og åbningsvinklen kan styres præcist gennem luftkontrolboksen. Luftarealet kan justeres efter behov, og luftmængdejusteringsområdet er 50-800m³/min, hvilket opfylder ventilationsbehovene for forskellige arbejdsflader under jorden. Udstyret med en luftvolumensensor (valgfri) kan den overvåge og justere effekten i realtid for at sikre præcis luftmængdekontrol.

Pneumatisk drev, stærk sikkerhedstilpasningsevne:ved at bruge det eksisterende underjordiske trykluftsystem til strømforsyning, er der ikke behov for yderligere elektriske ledninger, hvilket undgår den eksplosionssikre risiko forårsaget af elektriske fejl i den elektriske luftdør, især velegnet til mineområder med høj gas og ustabil strømforsyning. Den pneumatiske kontrolboks er af egensikkerhedstype, og de indre sikkerhedskredsløbsparametre overholder GB 3836.4-2010-standarden, hvilket sikrer pålidelig sikkerhedsydelse.

Nem at vedligeholde, tilpasselig til barske miljøer:modstandsdygtig over for underjordisk fugt og støvkorrosion, med en levetid på mere end eller lig med 4 år; Luftkontrolboksen er udstyret med et indbygget-filter og olietågeanordning, som kan filtrere urenheder i trykluft og smøre cylinderen, hvilket reducerer slitage; Daglig vedligeholdelse kræver kun månedlig rengøring af sensorlinser og kvartalsvis kontrol af cylindertryk, med vedligeholdelsesarbejdet meget lavere end elektriske spjæld.

Systemtilpasning og installationsfejlretning:Tilpas størrelsen på luftdøren og cylinderslaget i henhold til trykket i minelufttryksystemet (0,5-0,8 MPa) og størrelsen af ​​tunnelen; Teknisk personale vil give vejledning på stedet for installation, med fokus på fejlfinding af trykket i den pneumatiske ventilgruppe (for at sikre jævn cylinderdrift), vinklen på den infrarøde sensor (for at undgå blinde vinkler) og hjælpe med at forbinde den underjordiske trykluftrørledning for at sikre, at udstyret installeres og bruges med det samme.

Driftstræning og materialestøtte:Giv detaljerede brugervejledninger (inklusive gaskredsløbsskemaer og fejlfindingstabeller), gennemfør én{0}}træning på stedet for underjordisk vedligeholdelsespersonale, herunder manuel nødåbning, vinkeljustering, dræning af cylinderfrostvæske for at sikre, at personale selvstændigt kan håndtere almindelige problemer.
